リキッドフィルター

高性能タイプ

高性能タイプ

ポリスルホン膜、高空孔率、非対称膜による高流量。
超純水で洗浄済み、比抵抗回復も容易。

絶対値カートリッジ

■特長

  1. ポリスルホン膜を使用し、約80%の高い空孔率と特長ある非対称膜により通水抵抗が低く、高流量が得られます。
  2. 超純水で洗浄済みのため、使用にあたってわずかな洗浄で比抵抗回復が行えます。
  3. 高捕捉性をもち0.1μm、0.2μm、0.45μm、0.8μmの4タイプをラインナップしました。
  4.  不織布素材にポリプロピレンを採用し、耐アルカリ性が向上しました。
  5. シール形式はG型に加えP型、M型、MP型の4タイプをラインナップし、幅広い対応が可能です。

■用途

酸・アルカリ、メッキ液、レジスト現象液、各種腐食性化学薬品、純水、食品など。

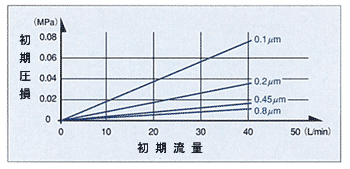

初期流量と初期圧損(孔径別)

性能表

項目 単位 性能 備考
孔径 μm 0.1 0.2 0.45 0.8
サイズ 長さ mm   (注1)
外径 mm 70
内径 mm 26
最大差圧 25℃ MPa 0.54(正圧)
25℃ 0.34(逆圧) (注2)
耐熱性 MAX℃ 90(G型D、T品は70)
均一粒子除去率 LRV 4以上 (注3)
使用pH適用範囲   1~14

(注1)サイズ表参照
(注2)瞬間的な逆圧以外は逆流させないでください。
(注3)標準粒子は次の通り
SEE-10 サイズ0.109μm
SEE-20 サイズ0.236μm
SEE-45 サイズ0.481μm
SEE-80 サイズ0.807μm

菌対数減少値

タイプ シングル(10インチ) ダブル(20インチ) トリプル(30インチ)
形状 G型 M型 P型 MP型 G型 M型 P型 MP型 G型 M型 P型 MP型
全長 ガスケットなし 244 257 313 308 496 509 565 559 748 761 817 811
  ガスケットあり
(ガスケット厚み6mmの場合)
252 504 756

(注)G型-平パッキンシール方式
M型-外部Oリング(AS568-222)シール方式
P型-外部Oリング(AS568-226)シール方式
MP型-外部Oリング(AS568-222)シール方式、フィン付

サートンポア フィルターカートリッジ

サートンポア フィルターカートリッジCTXタイプは、メイン濾材に耐薬品性に優れた疎水性PTFE膜を使用した、さまざまな流体にご使用可能なフィルターです。濾材をプリーツ加工することで広い濾過面積を確保し、高流量・低圧損を実現しています。

■内部構造

■特長

  • 濾材に疎水性PTFE膜を使用しておりますので、耐薬品性に優れ、安定した高い濾過精度を要求される機能性液体の濾過に適しています。
  • 濾材と両端のキャップ部分は、接着剤等を一切使わず熱溶着で作られていますので、接着部からの溶出物の心配がありません。
  • 濾材をプリーツ加工することで濾過面積を大きく確保し、高流量で低圧力損失を実現。フィルターの使用本数を減らすことができ、イニシャルコストの低減につながります。

■用途

フラットパネルディスプレイの製造プロセス/電子工業における各種液体/高純度化学薬品の精製/その他

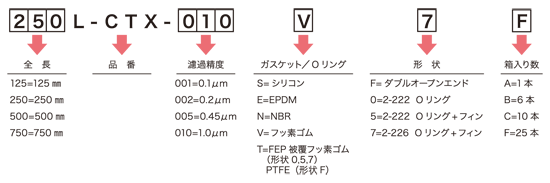

■型番表示方法

品番 CTX
表示濾過精度 001 002 005 010
濾過精度(μm) 0.1 0.2 0.45 1.0
濾過面積(㎡/250L) 0.78
寸法 全長(㎜) 125/250/500/750
外形(㎜) 70.0
内径(㎜) 26.1(形状F)/25.6(形状0,5)/30.0(形状7
材質 濾材 疎水性PTFE膜
サポート ポリプロピレン
コア ポリプロピレン
カバー ポリプロピレン
エンドキャップ ポリプロピレン
ガスケット/Oリング シリコン/EPDM/NBR/フッ素ゴム/FEP被覆フッ素ゴム(形状0,5,7)/PTFE(形状F)
耐圧(MPa)at20℃ 0.49
耐熱(℃) 80
