　汎用タイプ

特長
各種の豊富な繊維を用い、
ほとんどの濾過に対応できる汎用性のあるタイプです
用途
一般工業用水
酸・アルカリ溶液
有機溶剤
石油化学・食品・電子業界

			MODEL
ITEM			EPN・PUX	CS	UW	NS	GS	BIG-A
	濾過精度μm		0.5・1・3・5・10・25・50・75・100・150
	寸法	全長mm	125・165・250・500・750・1000					250・500
		外径mm	63±1					110±2
		内径mm	30
		濾過面積 c㎡	494（250mm）					864
	耐圧　MPa		0.49（20℃）
	耐熱性　℃		80	150	80	150	200	80
	材質	濾材	ポリプロピレン	コットン	ポリエステル	ナイロン	グラスファイバー	ポリプロピレン
		コア	ポリプロピレン	SUS304	ポリプロピレン	SUS304	SUS304	ポリプロピレン

・不織布巻き
・ノーバインダー

品番		SRL
表示濾過精度		005	010	030	050	100	250	500	750	10H	15H
濾過精度(μm)		0.5	1	3	5	10	25	50	75	100	150
寸法	全長（mm）	125/250/500/750
	外径（mm）	65.0(形状CZ)/70.0/（形状PZ,F,0,5,7）
	内径（mm）	29.5(形状CZ)/27.0（形状PZ）/26.1（形状F）/25.6（形状0,5）/30.0（形状7）
材質	濾材	ポリプロピレン
	コア	ポリプロピレン
	カバー	ポリプロピレン（形状F,0,5,7）
	エンドキャップ	発泡ポリエチレン（形状PZ）/ポリプロピレン（形状F,0,5,7）
	ガスケット・ Oリング	シリコン/EPDM/NBR/フッ素ゴム/FEP被覆フッ素ゴム（形状FのみPTFE）
耐圧（MPa）at20℃		0.49
耐熱（℃）		80

■規格

品番	精度	寸法
S-F5	0.5μ	外径65mm 内径30mm 長さ：梱包単位 250mm:50pcs 500mm:25pcs 750mm:20pcs ※長さはインチタイプも対応できます。
S-01	1μ
S-03	3μ
S-05	5μ
S-10	10μ
S-25	25μ
S-50	50μ
S-75	75μ
S-100	100μ
S-150	150μ
S-200	200μ

　性能

■濾過流量

■耐薬品性

種類	薬品名	室温	60℃	薬品名	室温	60℃
有機溶剤	酢酸	○	○	n-ヘキサン	○	×
	酢酸エチル	○	○	アセトン	○	-
	メタノール	○	○	フェノール	○	○
	エタノール	○	○	グリセリン	○	○
	ベンゼン	○	×	動物油（ラード）	○	○
	トルエン	○	×	植物油	○	○
	キシレン	○	×	B重油	○	○
無機薬品	濃塩酸	○	○	硝酸	○	△
	濃硫酸	○	○	水酸化ナトリウム	○	○
	濃硝酸	×	×	水酸化ナトリウム	○	○

○：使用可能
△：条件により使用可能（低温・低濃度の場合）
×：使用不可
－：未試験

ダイワボウカートリッジフィルター「セキソウ」Aタイプは、粘性液の通過性を大幅に改良した高耐圧性のカートリッジフィルターです。
あらゆる産業のプロセスにおいて、ろ過時間の短縮・品質向上・コストダウンを実現できます。
高粘性から低粘性までの清澄ろ過に優れた性能を発揮します。

■特長
1.熱成形体（モールド）のみの構造であり、耐圧強度が高く、
粘性液に対しても潰れず、大きなろ過流量が得られます。
2.製品はすべて洗浄加工していますので、白濁や泡立ちなど
一切ありません。
3.均一な繊維が3次元構造の形で熱接着しているため、繊維
の流出はありません。
4.二次側（芯側）に向けて繊維密度が高くなるように密度勾配
を付けていますので、ろ過寿命が長く安定したろ過精度が
得られます。
5.材料はすべてFDAに準拠しています。
6.素材はすべてオレフィンを使用していますので、酸性やアル
カリ性にすぐれた耐薬品性を発揮します。

■用途
1.塗料・磁性体などの粘性液ろ過。塗料液の異物除去および
再生ろ過。
2.印刷インキの粘性液ろ過および印刷工程の再生ろ過。
3.油脂・樹脂・溶剤・触媒・表面処理剤など化学工業でのろ過。

品番	公称精度	寸法
A-01	1μm	内径:30mm 外径:63mm 長さ:梱包単位 250mm:50本 500mm:25本 750mm:20本
A-03	3μm
A-05	5μm
A-10	10μm
A-25	25μm
A-50	50μm
A-75	75μm
A-100	100μm
A-150	150μm
A-200	200μm

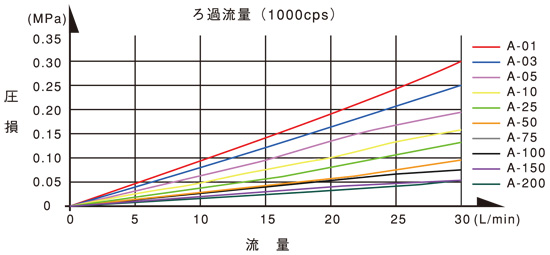

■性能

■耐薬品性

		濾材	ガスケット材
		PP	EPDM	シリコン	バイトン
酸類	酢酸20%	○	○	○	△
	塩酸10%	○	○	△	○
	硝酸5%	○	○	×	○
	硫酸20%	○	○	○	○
アルカリ類	水酸化ナトリウム10%	○	○	△	△
アルカリ類	アンモニア水20%	○	○	△	△
アルコール類	メチルアルコール	○	○	△	△
アルコール類	エチルアルコール	○	○	○	○
エステル類	酢酸エチル	△	△	×	×
ケトン類	アセトン	○	○	×	×
炭化水素類	n-ヘキサン	△	×	×	○
	ベンゼン	△	×	×	△
	トルエン	△	×	×	△
	キシレン	△	×	×	○
	ガソリン	○	×	×	○
その他	植物油	○	○	○	○
	鉱物油	△	×	△	○
	次亜塩素酸ナトリウム6%	○	○	○	○

○：使用可能
△：条件により使用可能（低温、低濃度の場合）
×：使用不可

■濾過効率

品番	遮断精度(μ)				有効濾過面積（250mm1本担当）
	除去率	99.99%	99.9%	99%
	表示精度
W-004	0.4μ	0.7	0.4	0.3	0.65㎡
W-010	1μ	2.1	1.0	0.7	0.64㎡
W-030	3μ	4.7	3.0	2.0	0.59㎡
W-050	5μ	6.8	5.0	3.9	0.56㎡
W-100	10μ	12.5	10.0	7.9	0.63㎡
W-200	20μ	23.0	20.0	15.0	0.65㎡
W-300	30μ	34.0	30.0	22.0	0.65㎡

測定条件
●使用ダスト：JIS11種＋8種（1：1）混合ダスト
●ダスト濃度：50ppm●通液量：20l/分
●循環濾過試験●パーティクルカウンターにて評価

■流量特性
